En kylanläggning producerar inte bara kyla utan även en hel del värme som vanligtvis går till spillo till uteluften. Den varma sidan temperaturnivå är för låg för att driva en ORC-enhe men energin kan användas på andra sätt. Antingen direkt genom värmeväxlare eller det kan användas som en värmekälla för värmepumpar.
Nedan är ett typiskt exempel på den enorma potentialen för besparing som kan uppnås i en ishall med samma eller bättre kvalitet is för skridskoåkare och spelare. Och utan någon uppoffring i komfort för åskådare, personal och hockeyspelare.

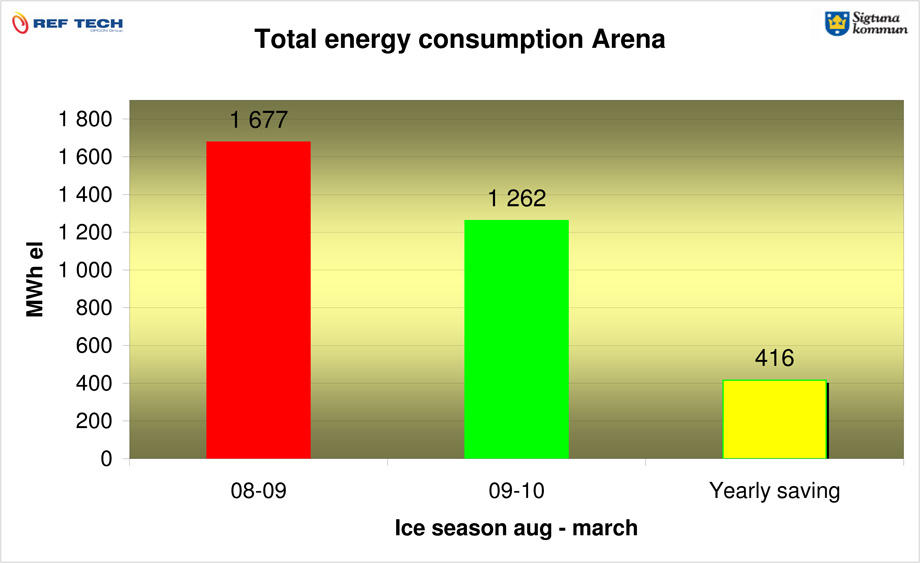

Bild 1. Periodvis samadrag
Seasonal energiåtgång före förbättringen i rött
Seasonal energiåtgång efter förbättringen grönt
Seasonal saving in YELLOW
En årlig besparing på driftskostnader 0,5 Mkr eller cirka 50 000 euro är inom räckhåll, detta är sant för en stor majoritet av ishallar.
Pic 2. Månadsvis energiåtgång.
Röd linje representerar energiåtgång före förbättringent.
Grön linje representerar energiåtgång efter förbättringent.
Blå linje visar att besparingen kvarstårl.
Andra exempel:
Pinbackshallen
En befintlig ishall hade alla sina behov täcks av el, både kyla och värme.
Anläggningen modifierades med hetgas värmeväxlare på ca 80 ° C-nivå för att leverera varmvatten till varmvattenackumulatorer för duschar och för varmvatten för ismaskinerna.
Kondensorns värme vid ca 35 ° C nivå användes direkt för att värma lokaler som verkstad, garage för ismaskin, för lagerutrymmen och genom värmeväxlare i ventilationen i omklädningsrum och arenan själva.
Energibesparing är i storleksordningen 25 till 30% jämfört med läget före ändringen.
Återbetalningstiden är mindre än 4 år och med stigande energipriser som kan förväntas i framtiden är detta verkligen en god investering.
Enebyberg IP
De har en ishall med en anti-frys rörsystem installeras under ispisten.
Detta system startades aldrig ispisten börjar få tjälskutningar.
Vi installerade en hetgas värmeväxlare för att ge varmt vatten som primärt användes för att värma tappvarmvatten via två ackumulatorer. I returledningen till den heta gasen värmeväxlaren också installerade vi en liten plattvärmeväxlare för att göra 15 ° C varm glykol. Denna glykol cirkuleras i marken under isbanan för att förhindra frysning avgrundvattnet.
>Det främsta målet var att förlänga livstiden för ishallen och inte för att spara energi. Men genom att kombinera dessa två syften en avsevärd reduktion av elektrisitet har uppnåtts.
Det finns flera andra liknande anläggningar som gjorts men alla är anpassade till det faktiska behovet i varje enskilt fall.
